gvSIG desktop

Como establecer una relacion maestro detalle entre dos tablas

En este documento se describe el proceso para definir una relación maestro-detalle entre dos tablas. Este tipo de relación puede verse desde dos puntos de vista, desde la tabla maestra, viendola como una relación uno a muchos, o desde la tabla de detalle, y la veremos como una relación uno a uno. En la descripcion utilizaremos las tablas bracket y vertical_signal para ilustrar como definir la relación. La primera, bracket representa a la entidad de los soportes o postes de una señal de tráfico, y la segunda vertical_signal, representa a la entidad de las placas de una señal de tráfico. Entre ambas entidades existe una relacion de tipo maestro-detalle. En un poste pueden haber varias placas, uno a muchos, y una placa esta en un solo poste, uno a uno. De ahora en adelante nos referiremos a estas dos entidades, como bracket y vertical_signal, que son los nombres que tienen nuestras tablas.

A la hora de materializar en un modelo fisico este tipo de relacion entre entidades, es decir al crear nuestras tablas, normalmente implicara que en la tabla de detalle exista un campo que referencie de forma única a la tabla maestro. A este campo se le denomina clave ajena. En nuestro ejemplo, en la tabla vertical_signal, tendremos un campo bracket que contendra el valor del campo id de la tabla bracket, siendo este campo el que establece la relacion entre las dos tablas.

Para establecer la relación maestro-detalle entre tablas mediante una clave ajena, en primer vamos a definir, la relación existente desde el punto de vista de la tabla de detalle, que la veremos como una relacion uno a uno.

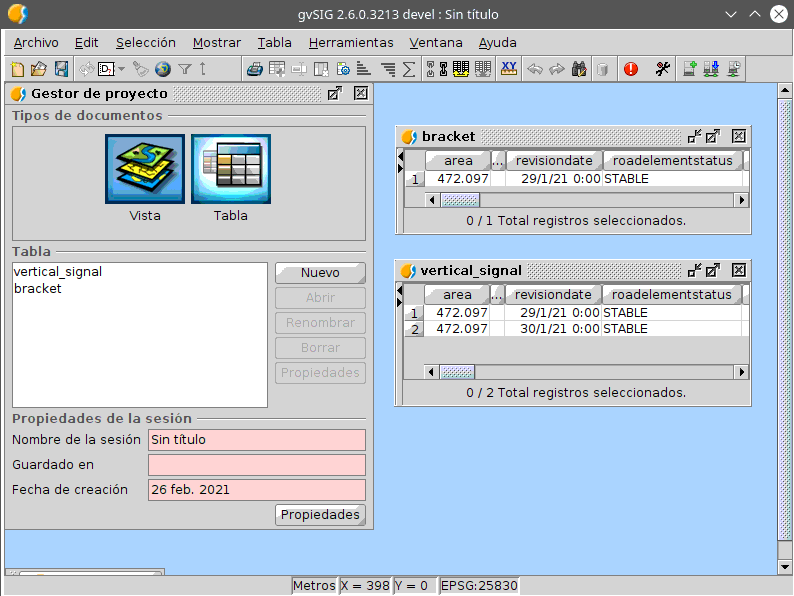

En primer lugar hay que abrir las tablas y el gestor de columnas asociado a estas. Para abrir las tablas hay que realizarlo desde el Gestor de proyectos situado en el menú Mostrar de gvSIG Desktop. El proceso de abrirlas es el genérico a abrir cualquier archivo, primero se selecciona Tabla como tipo de datos a abrir, se selecciona la opción de Nuevo, lo que habilita una ventana donde se selecciona la pestaña Archivo y tras pulsar el botón Añadir, se despliega un cuadro de diálogo donde se selecciona el fichero en cuestión. Tras la selección de este la tabla se muestra en una ventana. La siguiente ilustración muestra las tablas con las que se va a realizar el proceso.

La tabla bracket tiene un único registro, mientra que la tabla vertical_signal presenta dos registros de dos señales, las cuales se sabe que están en el poste de la tabla anterior. Como en este momento vamos a definir la relacion desde un punto de vista de la tabla detalle, uno a uno, abriremos el gestor de columnas de la tabla que presenta papel en la relación, vertical_signal, ya que una señal esta asociada solo a un poste.

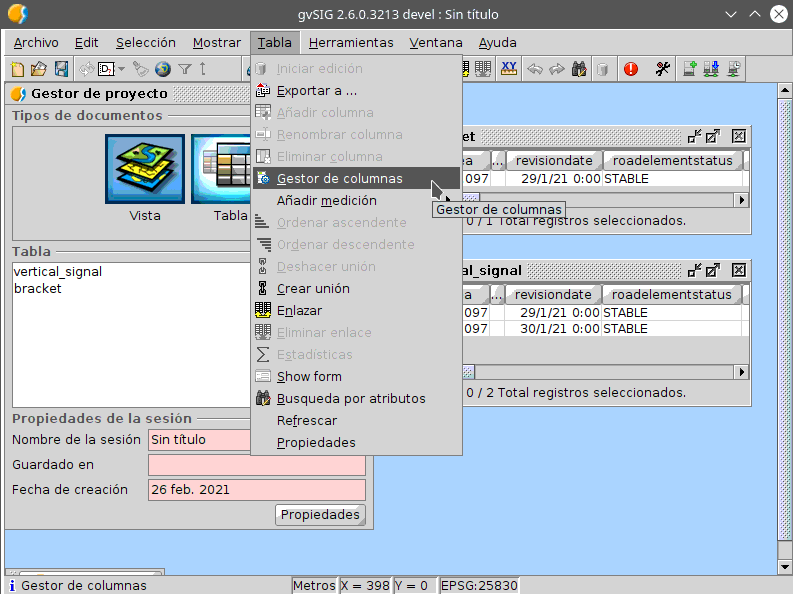

Para obtener el gestor de esta hay seleccionar la tabla en cuestión y ejecutar el comando Gestor de columnas situado en el menú Tabla de gvSIG Desktop siempre y cuando la tabla este abierta.

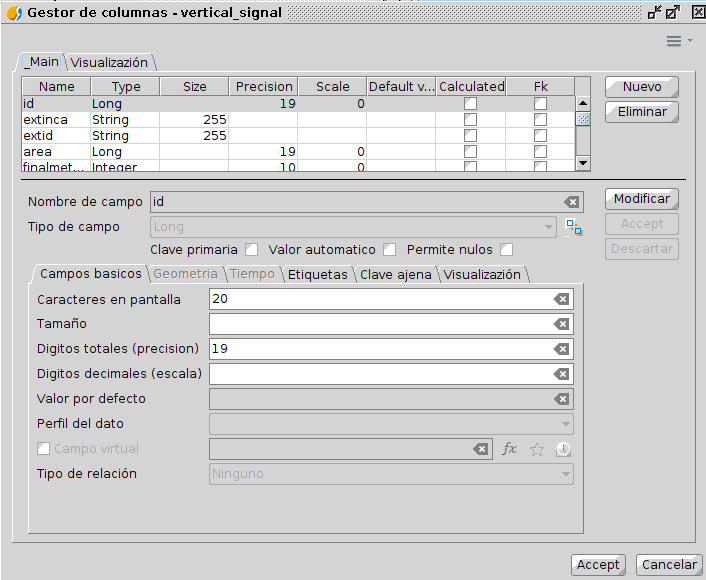

Como resultado se obtiene el siguiente gestor, gestor de columnas de la tabla vertical_signal.

Esta herramienta permite al usuario definir la estructura de datos de la tabla, así como su representación o visualización. La realización de los cambios se lleva a cabo por columnas y permite modificar estas, crear otras nuevas e incluso eliminarlas si es necesario.

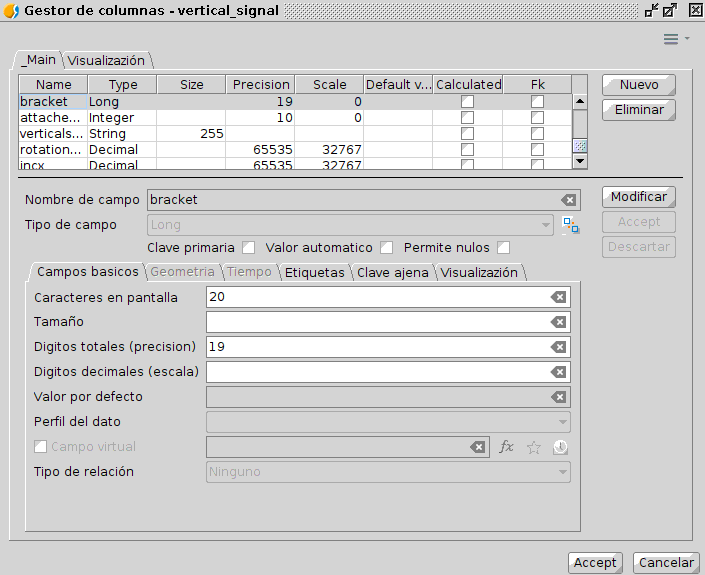

Como se busca definir una relación entre las dos tablas hay que buscar el campo que referencia a la tabla bracket dentro de la tabla vertical_signal, la clave ajena. En este caso se trata del campo bracket. Para establecer la relación hay que seleccionar en la ventana de gestor de columnas de la tabla vertical_signal dicho campo, bracket.

Una vez seleccionado se inicia su modificación pulsando el botón Modificar situado en la zona derecha de la ventana.

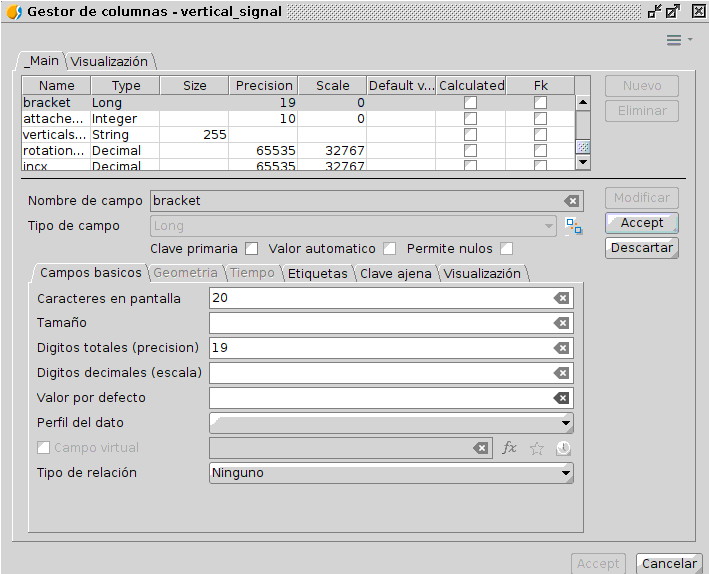

Tras lo anterior se habilitan una serie de pestañas en el panel inferior que permiten modificar todo lo referentes a los datos y la representación del campo. Para establecer la relación hay que modificar el contenido de dos pestañas, la pestaña Campos básicos y la pestaña Clave ajena.

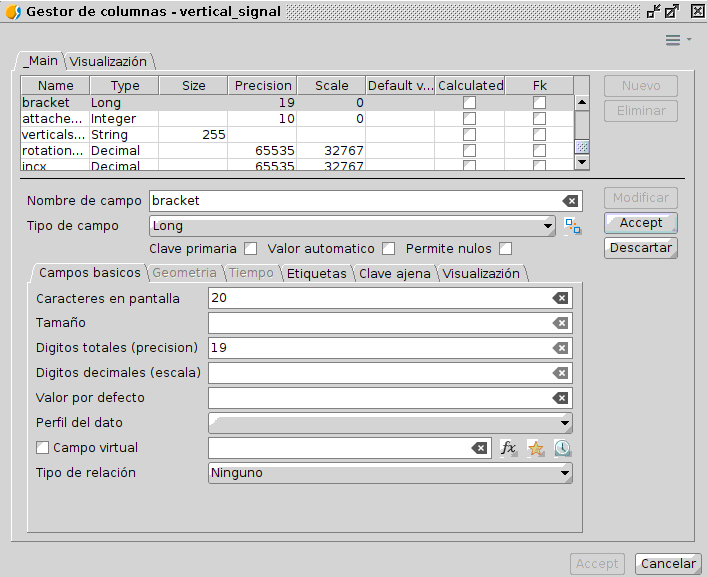

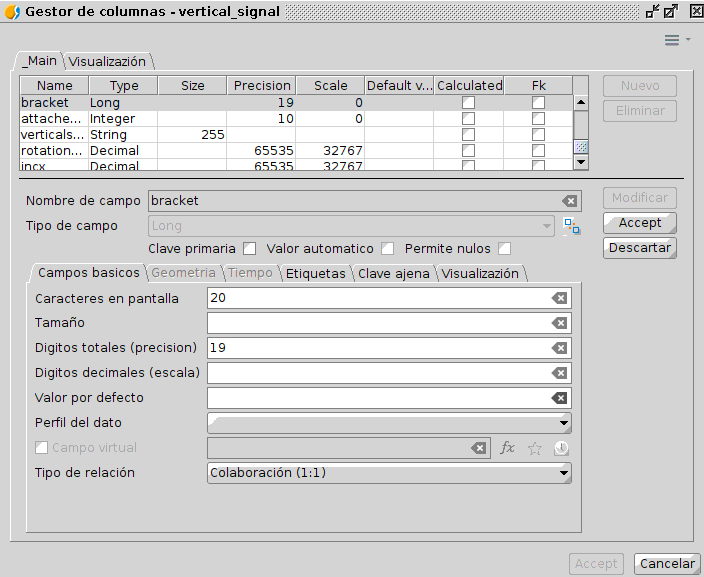

La configuración comienza especificando en la pestaña Campos básicos el tipo de relación que presenta el campo en cuestión.

Los tipos de relación presentes en el desplegable Tipo de relación son:

• Ninguna.
• Identidad (1:1). Se utiliza para relacionar tablas que hacen referencia a un mismo objeto. Este, sea por el motivo que sea, tiene distribuida la información en diferentes tablas.
• Colaboración (1:1). Se utiliza para relacionar tablas por un campo o columna común. Las tablas representa información de entes diferentes que tiene relación entre si.
• Composición (1:n). Se utiliza para establecer relación entre un objeto o elemento de una tabla y varios objetos o elementos de otra, con la salvedad de que el grupo de elementos depende del objeto único. Un ejemplo fácil seria un ticket de la compra, el listado de artículos no tiene sentido si no esta asociado a un ticket.
• Agregado (1:n). Se utiliza para establecer relación entre un objeto o elemento de una tabla y varios objetos o elementos de otra. Se diferencia del anterior en que el grupo de elementos puede subsistir sin necesidad del elemento único.

En este caso concreto estableceremos un relación entre tablas uno a uno, se pasa de no tener relación alguna a Colaboración (1:1) ya que como se detalla en el ejemplo una señal solo esta en un poste.

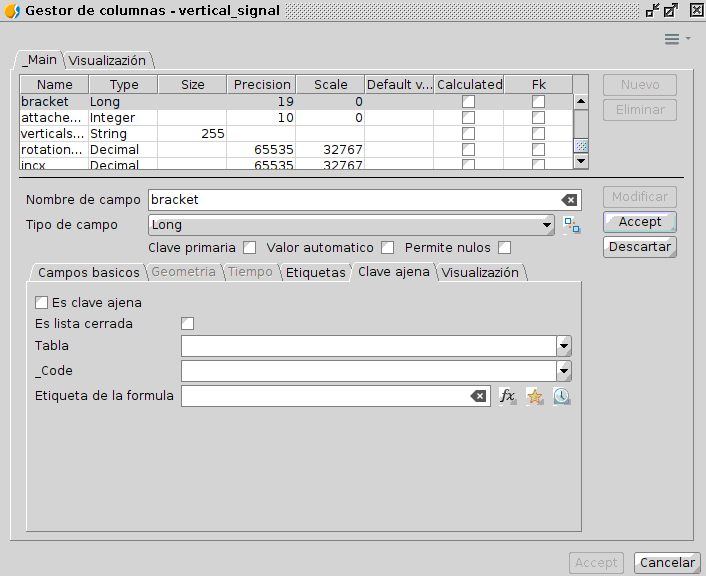

Tras o anterior se inicia la configuración de la pestaña Clave ajena.

Esta configuración comienza seleccionando en primer lugar si el campo es clave ajena. Tras esto hay definir si dicho campo es clave ajena de una lista cerrada o no. En nuestro caso, la tabla bracket no es una lista de valores cerrados.

La única diferencia entre marcar si es una lista cerrada o no es la representación de los valores de esta en el formulario de la tabla de la clave ajena, en este caso en el formulario de vertical_signal.

Una vez seleccionados o no los elementos anteriores hay que definir la tabla de la cual el campo es clave ajena, así como el campo que queremos que muestre en el formulario a traves de una formula para su representación o visualización.

Asignaremos los siguientes valores:

• La tabla sería bracket
• El campo sería id
• La formula especificada sería 'Poste ' || id.

La expresión, 'Poste ' || id, concatena la palabra Poste con el identificador o campo id de poste asociado mediante los símbolos ||. Esta forma de representar el dato es estética, podría indicarse unicamente el campo id en la barra de texto y funcionaria sin problemas.

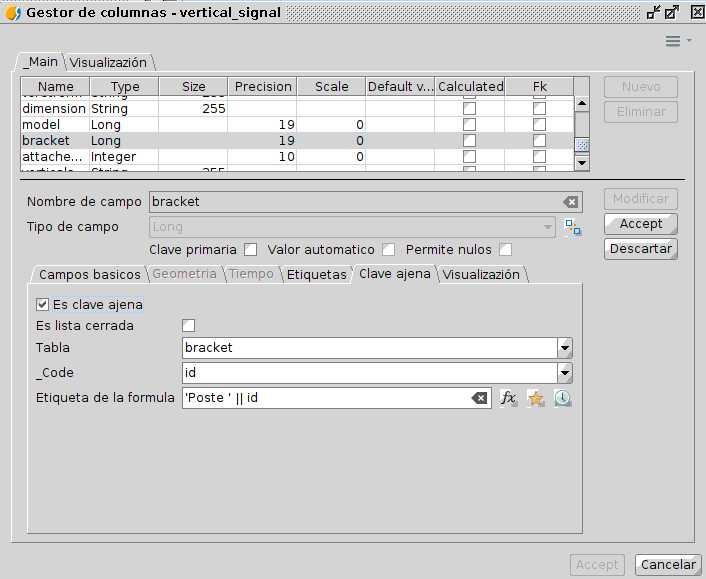

La configuración de las pestañas se puede ver en la siguientes imagenes:

Tras lo anterior solo queda terminar la modificación del campo pulsando el botón Aceptar del margen derecho y terminar el proceso en el Gestor de columnas pulsando el botón Aceptar situado en la esquina inferior derecha de dicho cuadro de diálogo.

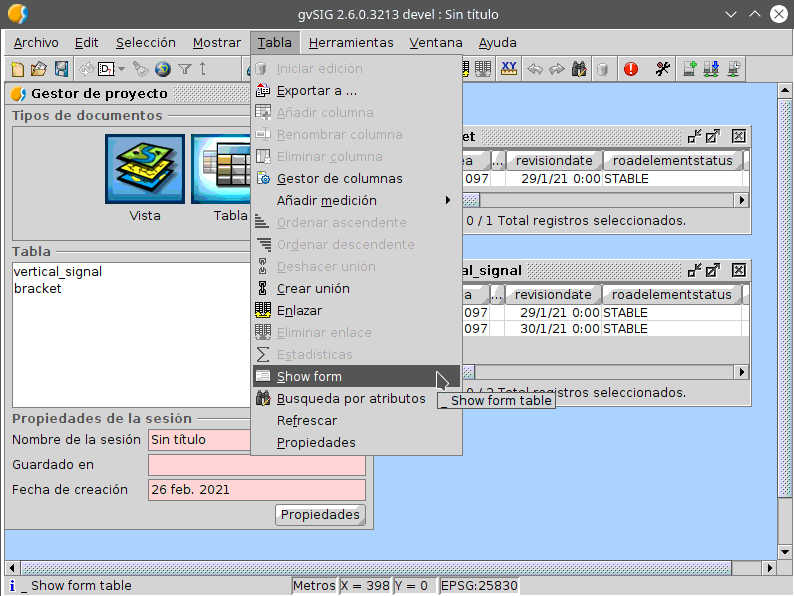

Para ver si los cambios se han realizado con éxito de manera sencilla se puede consultar el formulario de la tabla que acabamos de modificar. Para obtener el formulario de la tabla seleccionaremos la opción Show form situada en el menú Tabla de gvSIG Desktop siempre y cuando la tabla este abierta.

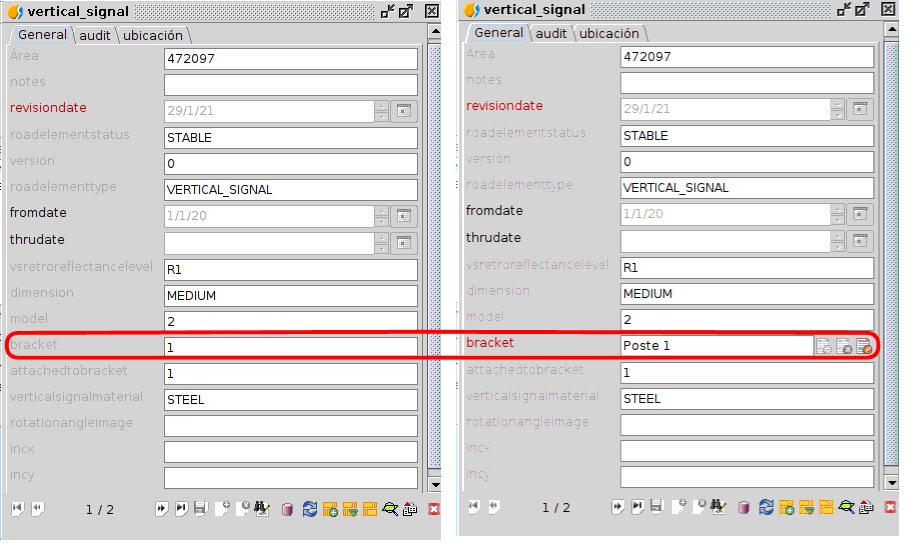

La siguiente ilustración muestra el formulario de la tabla vertical_signal antes de la relación (derecha) y tras la relación (izquierda).

Se puede aprecias que el campo bracket del formulario ha sufrido cambios. En el formulario inicial era un campo sin más y en el formulario resultado de las modificaciones del gestor de columnas presenta una serie de componentes o botones que indican que esta ligado a otra tabla.

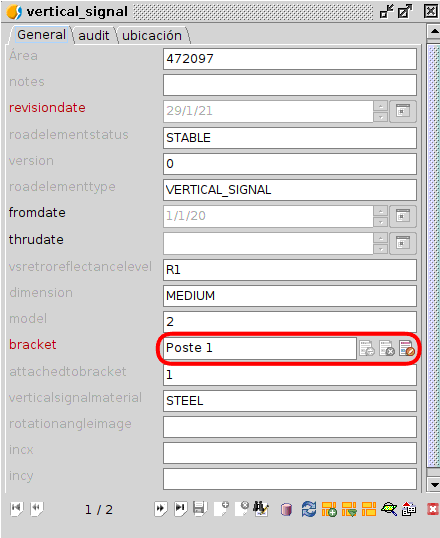

Esos componentes son cuatro de izquierda a derecha:

• Caja de texto con el elemento de la otra tabla seleccionado. En el caso del ejemplo este cumple la expresión indicada anteriormente, 'Poste ' || id.
• Icono de selección de elemento. Este está deshabilitado si la tabla no se encuentra en edición y permite seleccionar elementos de la tabla ligada.
• Icono borrar elemento relacionado. Este está deshabilitado si la tabla no se encuentra en edición.

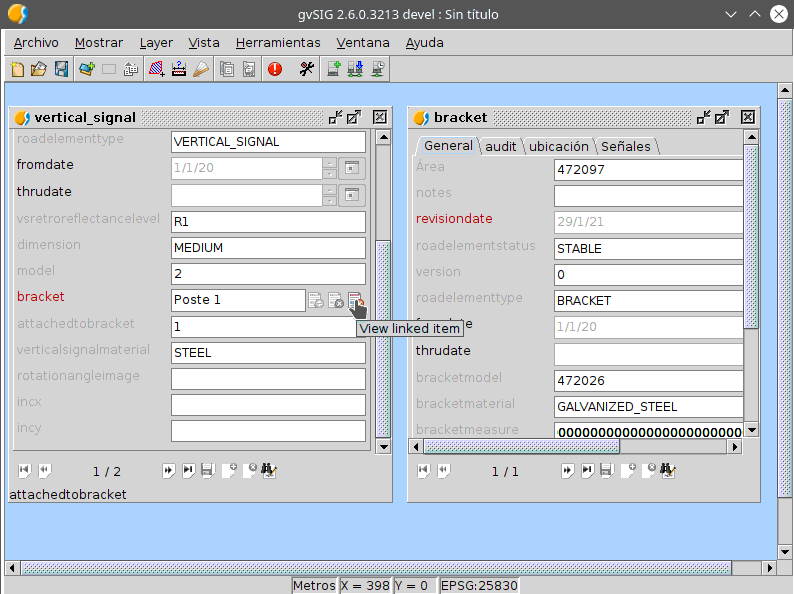

• Icono ver elemento relacionado. Nos permite visualizar el elemento relacionado de la tabla ligada en el formulario de esta.

Realizado todo lo anterior se completa el proceso de ligar una tabla con otra mediante una relación uno a uno a traves de una clave ajena.

Tras completar el apartado anterior y siguiendo el ejemplo, pasaremos a definir la relación desde el punto de vista de la tabla maestra, es decir la tabla postes, relación de un elemento a varios de otra tabla. De esta forma tendríamos definida la relación entre las dos tablas en un sentido y otro.

Una vez en el Gestor de columnas de la tabla bracket se inicia el proceso con la creación de un nuevo campo. Para realizar esto hay que pulsar el botón Nuevo situado en el margen derecho de la ventana.

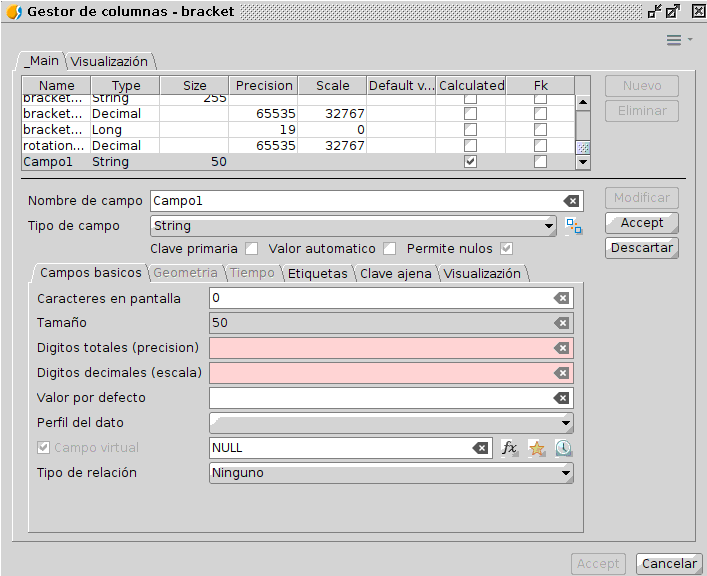

Como resultado de la ejecución y tal y como se muestra en la imagen anterior se crea un campo por defecto llamado Campo1, de tipo String, tamaño 50, tipo de relación igual a ninguno. El campo creado será un campo virtual, el cual hay que modificar su definicion para crear la relacion. Las modificaciones a la definición de esteson las siguientes :

• El nombre del campo pasara a ser Señales.
• El tipo lista.
• En el tipo de relacion pondremos Agregado (1:n).
• Y en campo virtual pondremos la expresión SELECT * FROM vertical_signal WHERE vertical_signal.bracket=id;

La expresión, SELECT * FROM vertical_signal WHERE vertical_signal.bracket=id;, devolvera todos los elementos de la tabla vertical_signal donde el valor de su columna bracket coincida con el valor del campo id de la /tabla bracket*.

Todos los valores anteriores pueden detallarse en la pestaña Campos básicos. Concretamente el nombre Señales se puede definir en el cuadro de texto Nombre de campo, el tipo de campo se detalla en el desplegable Tipo de Campo o el icono adyacente a este que ofrece una mayor colección de tipo de datos. El tipo de relación se detalla en el ultimo desplegable de la pestaña llamado Tipo de relación. Por último el que sea un campo calculado se especifica seleccionando el check Campo virtual situada sobre el desplegable anterior y la fórmula se introduce en el cuadro adyacente a ese check. Si la tabla no se encuentra en edicion, solo se podran crear campos virtuales, estando el check marcado por defecto y no pudiendo desmarcarse. La fórmula puede introducirse de manera manual o mediante el evaluador de expresiones.

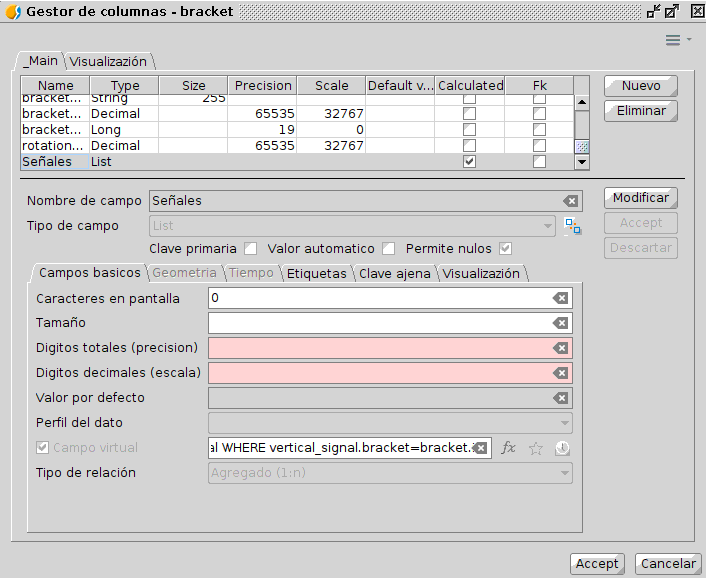

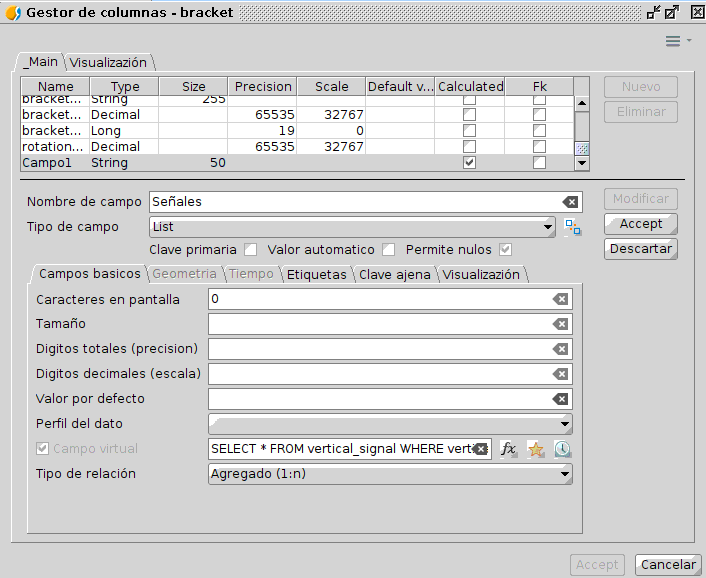

Como resultado de la creación y modificación del nuevo campo señales, la ventana del Gestor de columnas presenta este aspecto.

Tras modificar lo anterior aceptamos guardar los cambios sobre el campo señales* l o cual hace que este presente los parámetros correctos en la lista de campos del Gestor de columnas.

Una vez eso solo queda terminar los procesos en el Gestor de columnas pulsando el botón Aceptar situado en la esquina inferior derecha de dicha ventana.

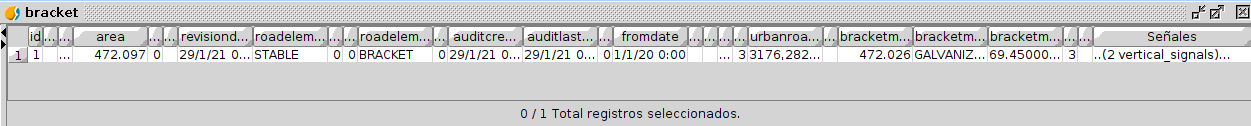

Para el resultado de lo que acabamos de hacer podemos visualizar la tabla bracket o el formulario asociado a ella. En los dos elementos debe aparecer un nuevo campo llamado Señales relleno con una lista de valores que identifican las señales que presenta dicho poste.

De este modo la relación se ha definido con éxito pero la visualización del grupo de elementos relacionados no es la deseada. Para mejorar dicha visualización hay que acudir de nuevo al Gestor de columnas de la tabla bracket, seleccionar la columna Señales e iniciar la edición pulsando el botón Modificar.

En esta ocasión hay que configurar dos pestañas, la pestaña Visualización y la pestaña Etiquetas.

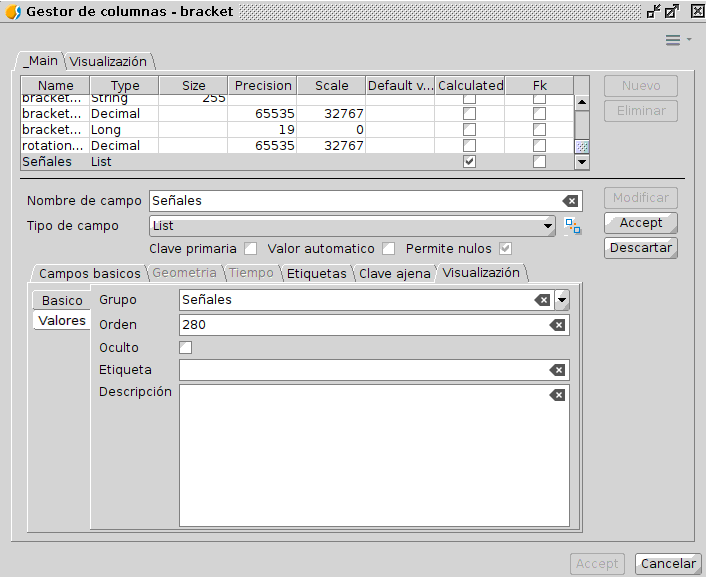

En la pestaña Visualización se especifica la creación de un grupo al cual llamamos Señales.

La creación de un grupo hace que el contenido de esa columna pase a visualizarse en una pestaña nueva en el formulario.

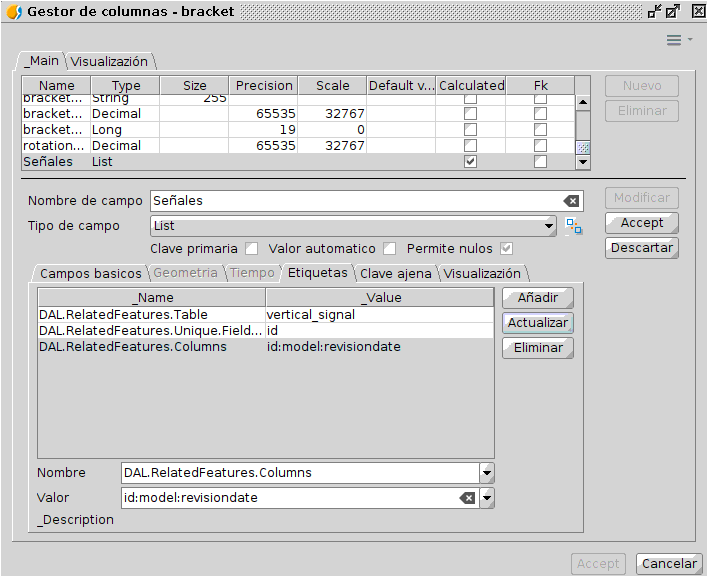

En la pestaña Etiquetas se establece la forma con la que se van a representar los elementos de la columna Señales. Para realizar la configuración hay que añadir al panel de dicha pestaña la siguiente serie de parámetros mediante el botón Añadir y Actualizar. Esos parámetros son:

• DAL.RelatedFeatures.Table. Especifica la tabla de donde va obtener los valores a representar para cada elemento de la columna señales.
• DAL.RelatedFeatures.Unique.Field.Name. Detalla el identificador único de la tabla anterior.
• DAL.RelatedFeatures.Columns. Columnas de la tabla que guarda la información de los elementos de la lista que se van a mostrar para los diferentes elementos que se dan tras la relación. Especificar que el nombre de las columnas tiene que ir separado por dos puntos ':'.
• dynform.resizeweight. Permite ajustar el tamaño de la zona donde se muestran el grupo de elementos.

En el caso concreto del ejemplo que se esta realizando los valores de los parámetros anteriores son;

• DAL.RelatedFeatures.Table vertical_signal
• DAL.RelatedFeatures.Unique.Field.Name id
• DAL.RelatedFeatures.Columns id:model:revisiondate
• dynform.resizeweight 10

Una vez terminado lo anterior se termina la edición de la columna pulsando el botón Aceptar del margen derecho y terminar el proceso en el Gestor de columnas pulsando el botón Aceptar situado en la esquina inferior derecha de dicha ventana.

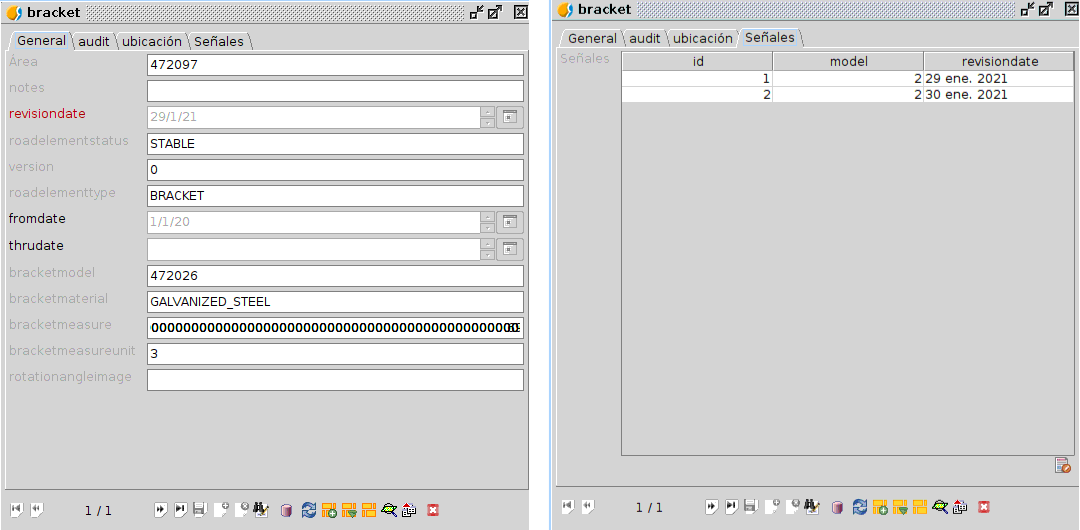

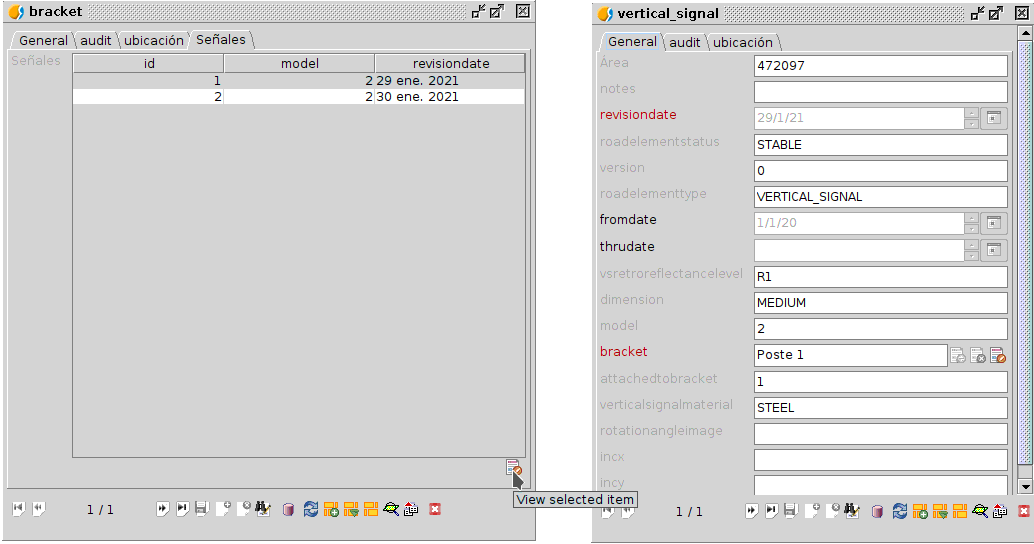

Como resultado de lo anterior podemos ver que el formulario de la tabla bracket ha cambiado con respecto al anterior. Tras las anteriores modificaciones realizadas en el Gestor de columnas este ahora presenta en su margen superior una pestaña llamada Señales, la cual almacena las placas de señales que tiene el poste en cuestión mostrando el identificador, modelo y fecha de revisión de cada señal.

Para ver la información de cada señal en su formulario correspondiente solo hay que seleccionarla y pulsar el icono que hay bajo la lista.
