Version Control System for Gis (VCSGis)
Modelos de datos
Introducción
Trabajar con problemas complejos muchas veces precisa realizar un análisis adecuado, y definir un modelo de datos para representarlos de manera correcta. Normalmente el modelo de datos se materializa en un conjunto de tablas, registros, relaciones y restricciones de una base de datos relacional.
Con gvSIG Desktop se puede acceder a esas tablas, realizar consultas, visualizar sus datos y si tienen información geográfica representarla en un mapa. De modo que, es posible ver cada una de las tablas que conforman el modelo de forma independiente o ver ese conjunto de tablas como un modelo de datos coherente, como un todo. Si se adopta la última opción, hay que añadir a gvSIG Desktop información para que el sofware sea consciente de las relaciones que hay entre tablas, las restricciones establecidas para algunos de sus atributos, así como cual es la forma de acceder a cada una de las tablas del modelo de datos. Normalmente se emplean dos herramientas de gvSIG Desktop para realizar lo anterior, el gestor de columnas y los repositorios de datos o espacios de trabajo de base de datos.
A través del gestor de columnas se declaran que relaciones existen entre las tablas. Por ejemplo, si se tiene una tabla de facturas y otra de líneas de factura, se define una relación entre ambas, indicando como obtener las líneas de una factura, o como obtener la factura asociada a una línea de factura. GvSIG Desktop permite declarar este tipo de relaciones entre las distintas tablas o entidades del modelo de datos, y luego cuando se precisa presentar esta información a traves de formularios, adapta la presentación para que se pueda navegar entre las relaciones declaradas. Además, es posible usar estas relaciones para poder realizar búsquedas entre las distintas tablas del modelo de forma sencilla y más o menos transparente para el usuario.
Pero para poder “navegar” entre las distintas tablas de un modelo de datos, no solo es necesario declarar las relaciones que existen entre ellas; también se debe declarar como se puede acceder a cada una de las tablas que componen el modelo. Para esto hay que definir un repositorio de datos, en el que se indica donde esta almacenada cada tabla del modelo y como acceder a ella.
Centrando la atención en VCSGis, se ha integrado una herramienta que ofrece la posibilidad de cargar desde el repositorio del control de versionesque tanto la información relacionada con las restricciones y relaciones tablas así como en donde se encuentran cada una de las tablas del modelo. De esta manera se puede almacenar la definición del modelo de datos para tablas ya integradas en el repositorio, pudiendo conectarse a ese modelo de datos, descargarlo y registrarlo de forma cómoda para el usuario.
Para ilustrar como configurar la parte de configuración de modelos de datos en el contexto de VCSGis vamos a trabajar un modelo sencillo, con solo unas pocas tablas.

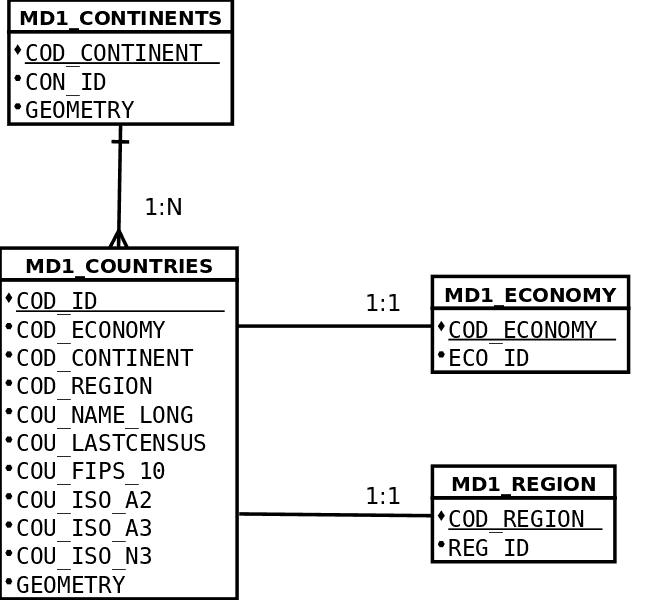

Las tablas seleccionadas para realizar el ejemplo son countrie, continent, region y economy. Estas tablas representan paises, continentes, subregión y el tipo de región segun su economía respectivamente. Las relaciones establecidas entre capas se detrallan en la siguiente ilustración:
